SHOGUN ULTRA
SHOGUN ULTRA
ATOMSHGU01
0814164022835
193,380
SHOGUN ULTRA 開発状況・更新情報につきましては【よくあるご質問】をご参照ください。
また【購入前にご確認ください】および【安全にお使いいただくための重要なお知らせ】も併せてご確認ください。
SHOGUN ULTRAはACアダプターやATOMOSバッテリーが同梱されておりませんので別途ご⽤意ください。
最⼤8Kp30RAWまで対応する
7インチ 2,000nit ネットワーク対応モニターレコーダー
SHOGUN ULTRAは、7インチの⼤きなモニターで2,000nitの⾮常に明るい画⾯を備えたデバイスです。 10 ビット HDR モニター レコーダーとしてProRes、Avid DNx、H.265 コーデックで最⼤ 4Kp60 に対応。
ProRes RAW収録では最⼤8Kp30(HDMI接続時)に対応しています。さらに、4Kp120のスローモーション収録も可能です。
※ProResRAW対応カメラリスト
従来からのモニタリング機能とバックアップ収録を踏襲しながらも、新たなAtomIC チップセットとメモリ管理を最適化する新しいユーザー インターフェイス AtomOS 11 を搭載。RecordAssist、 PlayBackAssist、SegmentPro、ELZone、Arri False color などの新たに優れたモニタリング機能と録画機能が追加され、撮影現場での作業をサポートします。
カメラの機能を最⼤限にアシスト

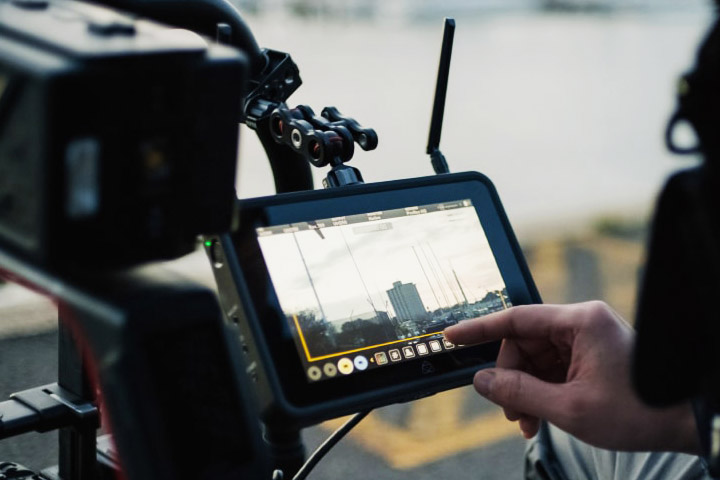

SHOGUN ULTRAの7インチモニターは⾮常に明るく、2,000nitの明るさで、炎天下でも⾒やすい、HDLスクリーンを備えています。さらに、SDIとHDMI接続を通じて、さまざまなデジタル⼀眼レフ、ミラーレスカメラ、シネマティックカメラでのバックアップ収録やRAW信号の収録が可能です。ビデオアシスト機能も充実しており、フォーカス、露出、お好みのLUTをタッチパネルで瞬時に調整できます。正確なフレーミングでショットを調整し、露出を確認し、明るく鮮明な画⾯で最⾼のカメラパフォーマンスを得ることができます。
さらに、⾮圧縮ビデオをHDMIまたはSDIを介して収録するだけでなく、RAWフォーマットにも対応し、最⼤8KのRAWビデオを30fpsで収録できます。またSHOGUN ULTRAは、多くのカメラメーカーとの協⼒を通じて、幅広いカメラをサポートしています。
新AtomOS11スタート
AtomOS 11は、SHOGUN ULTRAの性能を最⼤限に引き出すためにメモリ管理を最適化した新しいファームウェアを搭載しており、応答性も向上しています。ネットワークと12G-SDI接続に加えて、 SHOGUN ULTRAはクラウドワークフローにも対応。HDMIとSDIのクロスコンバートも可能です。さらに、⾼速で信頼性の⾼いWi-Fi 6Eを使⽤し、より安定した接続を提供します。SHOGUN ULTRAは4K 60pのProRes RAWファイルと同時にH.265収録に対応したデュアルレコードに対応。プロジェクトを効率的に進めるために、ProRes RAWでオリジナルデータを保持し、H.265でワークフローにスムーズに移⾏できます。
AtomOS 11は、NINJAとSHOGUNシリーズ向けに特別に設計されたオペレーティングシステムの新バージョンです。このアップデートには、洗練されたユーザーインターフェース（UI）だけでなく、多くの優れた新機能も含まれています。ツールが⾒やすくなり、アイコンが改善され、画⾯の視認性も⼤幅に向上しました。よりプロフェッショナルでありながら、使いやすさも⼤幅に向上したデバイスとなっています。AtomOS 11は、SHOGUN ULTRAの性能を最⼤限に引き出すためにメモリ管理を最適化し、応答性も向上しています。
新Atom OS11 新たな機能がここに登場

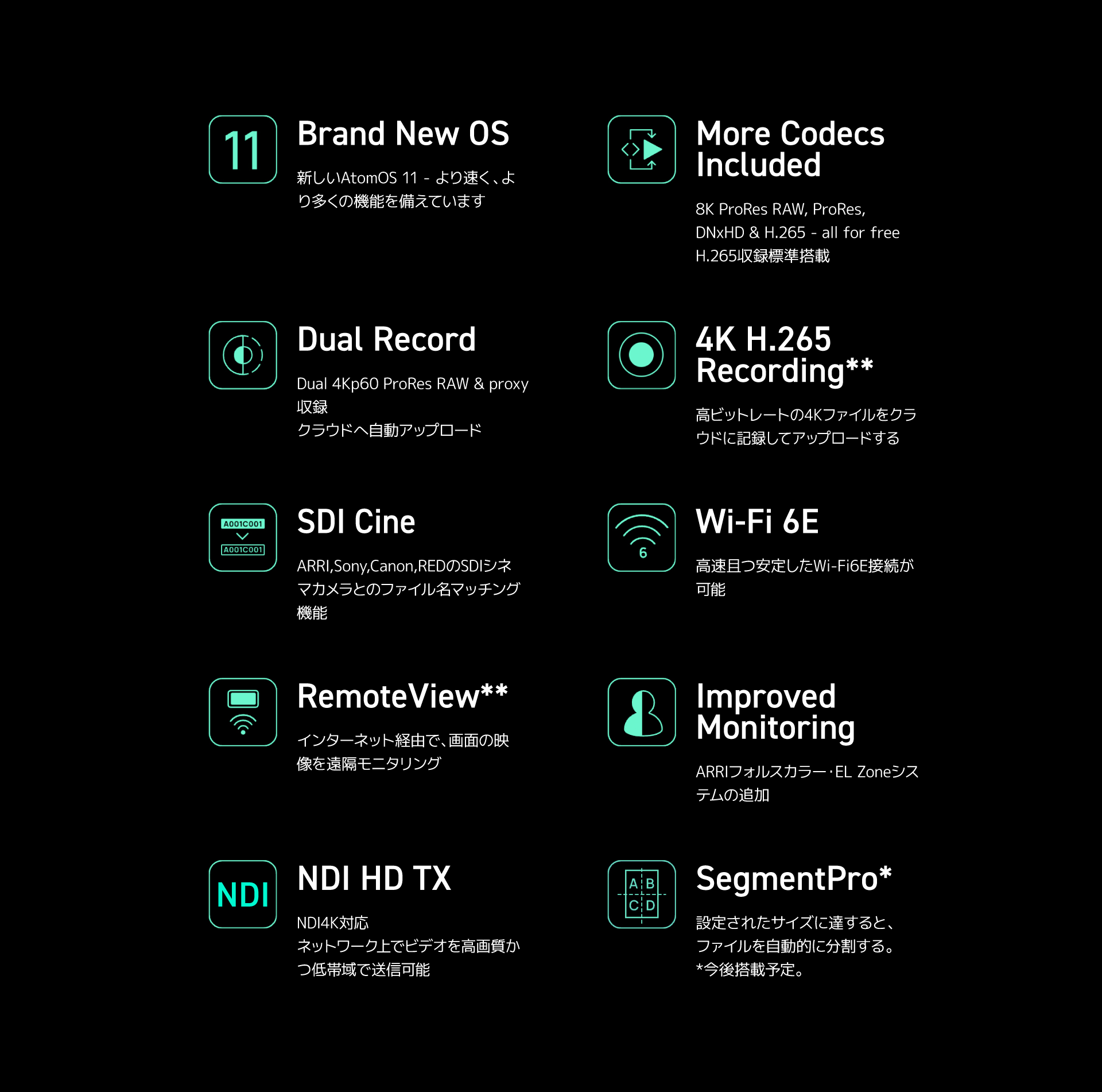

SHOGUN ULTRAには、この新AtomOS11をベースに新しい機能が搭載されています。マルチコーデック対応ーH.265標準搭載。また、Dual 4Kp60 ProRes RAW & proxy 収録が可能。Atomos Cloud Studioとの連携でクラウドへ⾃動アップロードします。新カラー露出モードーARRIフォルスカラー・EL Zoneシステムの追加。SDI Cine機能によりARRI,Sony,Canon,REDのSDIシネマカメラとのファイル名が⾃動マッチング。
Wi-Fi 6E対応。 RemoteView**ーネットワークを介したリモートモニタリング機能。NDI 4K TX対応 （有償オプション）。RecordAssistー 開始時刻設定で⾃動録画スタート。多岐に渡り撮影をサポートします。
OS11の新機能についてはPDF資料を参照ください。
SHOGUN ULTRA 開発状況・更新情報につきましては【よくあるご質問】をご参照ください。
**ATOMOS Cloud Studioのサブスクリプションが必要となります。
Atomos Remote View
遠隔ワークフローの高効率化へ
SHOGUN ULTRAはAtomos Cloud Studio経由で様々な機能を利⽤できます。
新たに発表されたAtomos RemoteViewを使⽤すると、SHOGUN ULTRA 本体画⾯に表⽰されているものを他のATOMOSモニターや、iPad、Mac、Apple TVとワイヤレスで共有できます。世界中のどこからでも1つの画⾯で最⼤4台の接続されたデバイスの撮影映像を共有できます。
※Atomos RemoteViewをご利用になるには、Atomos Cloud Studioのサブスクリプションが必要です。
詳細はこちらから。
ワイヤレス同期対応
Atomos AirGlu™は、SHOGUNに搭載されており、ワイヤレスタイムコード同期機能にも対応します。
これにより、複数のATOMOSデバイスや互換性のあるカメラ、オーディオレコーダー、ソフトウェアアプリケーションを連動し、機器間の⻑距離通信とワイヤレスタイムコード同期を実現できます。
AirGluデバイスはサーバーユニットとしても機能し、簡単に同期させることができます。
予算と時間を節約し、マルチカメラ撮影において表現の幅を広げ、ワークフローを⾶躍的に改善できます。 AirGlu BTは、多くのカメラやオーディオメーカーで使⽤されているBluetoothタイムコード同期プロトコルを採⽤しており、AirGlu RFはAtomos connect対応製品間で⻑距離同期と制御を提供するプロトコルです。
NDI TX対応
NDIは、通常のネットワーク（Wi-Fiやモバイルを含む）を使⽤して⾼品質な映像を送信する⽅法です。この技術は、帯域幅要件が⾮常に低いため、ライブで広く使⽤されています。そして、SHOGUNもNDI環境に統合できるようになりました。NDI TXオプションを利⽤すると、SHOGUN ULTRAをNDIソースに変え、同⼀ネットワーク上の認識されたデバイスに認識させ映像を表⽰できます。
※有償アクティベーションオプションです。
ATOMOS Cloud Studio
ATOMOS Cloud Studioは、映像クリエイター、配信専門業者、映像制作者のための革新的な映像制作サービスの集合体です。Cloud StudioはATOMOS Streamにより、ATOMOSネットワーク対応デバイスからFacebook Live、Twitch、YouTubeなどの動画配信プラットフォームへのライブストリーミングが可能になります。
ATOMOS Camera to Cloudは、ATOMOSネットワーク接続機器からクラウドベースのプラットフォームへファイルをアップロードを可能にします。 Adobe Frame.io、SONY Ci Media Cloudとの連携によりCamera to Cloudのワークフローを導入。
セットからポストプロダクションまで制作のスピードを大幅に向上します。
※オプション機能は順次追加予定です。サブスクリプションプランもございます。
詳細はこちらから。
MOVIE
仕様
筐体
外形寸法（W×H×D mm）
198×133×40（mm）
重量（モニター本体）
730 g
マウント用ネジ穴
回転防止 3/8-16 ネジ穴
1/4-20 ネジマウントアダプター装備 上面/下面/右面各1カ所
使用環境
周囲動作温度
0 – 40度（結露しないこと）
構造
筐体素材
アルミニウムおよびABSプラスチック
冷却
動的制御のファン及びヒートシンク
タリ―ランプ
背面に装備
電源ボタン
主電源のオン/オフとスクリーンロックのオン/オフ
USB-C 端子
将来の拡張機能用
電源
対応入力電圧
DC 6.2–16.8 V
動作電力
5.8V – 7.2V（バッテリー）もしくは社外製65W以上のUSB PD充電器 （同梱のUSB-C PD – 2.1mm DCジャック 電源ケーブル経由）
対応バッテリー
ATOMOS NPF L シリーズ
内蔵バッテリー
非搭載
バッテリー駆動時間
5200mAh 最長約1.5時間（4Kp60 画面表示と収録）
7800mAh 最長約2.2時間（4Kp60 画面表示と収録）
DC入力
付属のUSB-C PD – 2.1mm DCジャック 電源ケーブルを接続または別売オプションのACアダプターが使用可能
D-Tap
別売オプション D-tap to DCケーブルを接続
モニター
タッチスクリーン
SuperAtom IPSパネル（静電容量式タッチ）
スクリーンサイズ
7インチ
画面解像度
1920×1200
色深度
10-bit (8+2 FRC)
バックライト
Edge lit
最大輝度
2000nits (+/-10%)
アスペクト比
16：9
色温度
D65
※その他D93等などへの変更や色温度の微調整は非対応となります
色域
Rec 709
キャリブレーションサポート
Atomosキャリブレーター対応
（別途 ATOMOS USBシリアルケーブルと Calibrite ColorChecker Display Pro / ColorChecker Display Plus もしくは Xrite i1 Display Pro / Plusが必要です）
カラーパイプライン
Gamma
Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic Vlog, JVC JLog1, Red LogFilm / Log3G10 / Log3G12, FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log, Z CAM Z-Log2, Olympus OM-Log400 / Flat, Leica L-Log
Gamut
BT2020, DCI P3, PDCI P3 65, Sony SGamut / SGamut3 / SGamut3.cine / Canon Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide Gamut Rec709, JVC LS300, Red DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
3DLUTディスプレイ
.Cube フォーマット
3DLUT出力
ループアウト
3DLUT 50/50
対応
モニタリングモード
Native/ 709 / HLG / PQ / 3D LUT
HDR出力変換
HDRからHLG/ PQ
カラーマネージメント
ディスプレイ設定
輝度、リフト、ガンマ、ゲイン
AtomHDRテクノロジー
搭載
3DLUT
ディスプレイ表示、モニター出力、収録に適用を設定
（SSDから.cubeファイルを読み込み８個メモリー可能）
LEAGALIZE
入力輝度レンジをフルからリーガルへ変換可能
ビデオ入力
HDMI
1×HDMI（2.0）～4K60pまで対応
HDMI RAW
ProRes RAW収録 ～8K30pまで対応
SDI
1×SDI ～4K60pまで対応
SDI RAW
ProRes RAW収録 ～6K30pまで対応
色深度
8/10ビットビデオ／RAW～16bitまで対応（ProRes RAW収録は～12bitとなります）
ビデオクロマサブサンプリング
4:2:2, 4:2:0
HDCPコピー防止
非対応
ファイル名
通常
S/S/T & Rolling
SDI経由
RED, ARRI, CANON, Sonyからのファイル名
ビデオ出力
HDMI
1×HDMI ～4K60pまで対応
SDI
1×SDI ～4K60pまで対応
ネットワーク
イーサネット
1GbE RJ45
Wi-Fi
Wi-Fi 6E
ワイヤレスRF
AirGlu™ SYNC Time code Network
ネットワーク機能（サブスクリプションプラン有)
ストリーミング配信
対応（YouTube,FacebookLive,Twitch,他Custom RTMP）
Frame.io Camera to Cloud
対応（Adobe無償/有償プラン有）
Sony Ci Media Cloud
対応（Sony無償/有償プラン有）
Atomos EDITアップロード機能
対応（複数プランあり）
ライブプロダクション機能
対応（複数プランあり）
リモートビュー機能
対応（複数プランあり）
NDI HX2 送信
対応（有償アクティベーション）※4K送信時の収録は非対応
映像変換
HDMI → SDI
対応：ビデオとRAWの入力をビデオ出力に対応
SDI → HDMI
対応：ビデオとRAWの入力をビデオ出力に対応
音声入出力
音声品質
24bit/48kHz
音声コーデック
PCM
HDMI
8ch 24-bit（入力信号に依存）
SDI
12ch 24-bit（入力信号に依存）
アナログ音声入力
3.5mm 2チャンネル（電源供給のあるダイナミックマイクのみ対応）
ヘッドホン出力
3.5mm 2チャンネル
音声入力の遅延設定
メニューから設定可能
タイムコ― ド/ 同期
重畳データに対応
HDMI及びSDI
時刻
対応 時間と日付
ワイヤレスSYNC
AirGlu™ SYNC Time code Network Server or Client
RFネットワーク範囲
300m
RF周波数
リージョンに依存
チャンネル数
8チャンネル
RFクライアント数
リージョンに依存
ブルートゥースネットワーク範囲
10-15m （遮蔽物の無い状態）
BTクライアント数
２クライアント
対応する解像度/フレームレート(収録/モニタリング/再生)
8K RAW
～ 8K30pまで対応 HDMI RAW入力
6K RAW
～ 6K60pまで対応 HDMI RAW入力、～ 6K30pまで対応 SDI RAW入力
4K RAW
～ 4K120pまで対応 HDMI RAW/ SDI RAW入力
3.5K アナモルフィック RAW
～ 3.5K50pまで対応 HDMI RAW入力のみ
2K RAW
～ 2K240pまで対応 SDI RAW入力のみ
4K DCI
23.98/24/25/29.97/30/50/59.94/60p
4K UHD
23.98/24/25/29.97/30/50/59.94/60p
2K DCI 2048 × 1080
～ 2K60pまで対応 SDI入力のみ対応
FHD 1920 × 1080 プログレッシブ
23.98/24/25/29.97/30/50/59.94/60/100/120p
FHD 1920 x 1080 PsF
Pull down プルダウン
FHD 1920 × 1080 インターレース
1080i50 / 1080i60
1280 × 720p
50/59.94/60p
収録コーデック
ProRes RAW
ProRes RAW, HQ 12bit ～8K30pまで対応
Apple ProRes
LT、422、HQ ～4K60pまで対応
Avid DNxHD
DNxHD 220x,220,145,36
Avid DNxHR
LB, SQ, HQ, HQX.
H.265
LQ,MQ,HQ,XQ in 8/10Bit, 4 2 2 and 4 2 0 ※～ 4K60pまで対応、MOVファイル
録画機能
プリロール機能
対応 (HD 8秒, 4K 2秒) ※ProRes/DNx収録時のみ対応
タイムラプス
対応
同時proxy収録
対応 Camera to Cloud使用時に対応：H.265 proxy（ ProRes / DNx / ProRes RAW と同時に収録）
再生
プレイリスト
対応 フル/サブクリップからカスタムプレイリストを作成可能
ループ
対応 イン/アウト間再生も可能
Apple ProRes RAW
対応 収録クリップ
Apple ProRes
対応：オーディオはリニアPCMを使用
Avid DNx
対応：オーディオはリニアPCMを使用
H.265
対応 収録クリップ
モニタリング
SDR
Native, 709, LUT
HDR
HLG, PQ Rec2020
サポートメディア
マスターキャディⅠ
Ⅰは非互換
マスターキャディⅡ
2.5インチSSDメディア装着して使用可能
マスターキャディⅢ
2.5インチSSDメディア装着して使用可能
SSDmini
対応
ファイル名
ユニット名 – シーン／ショット／テイク
ファイルシステム
ExFAT
対応メディア
日本での入手性や使用実績により下記のSSDを推奨しております。
Nextorage AtomX SSD Mini 500GB 型番:NPS-AS500
Nextorage AtomX SSD Mini 1TB 型番:NPS-AS1TB
オンスクリーンツール
波形
対応：3種類のサイズと位置を指定可能
RGBパレード
対応：3種類のサイズと位置を指定可能
ベクトルスコープ
対応：2種類のサイズと位置を指定可能
ズーム 1倍
対応：4K用1:1ピクセルマッピング
ズーム 2倍
対応：～ 4k30pまで
フォーカスピーキング
色選択 / 縁取り幅３種類を設定可能
カラー表示、モノラル表示、エッジのみ表示
ATOMOSフォルスカラー
対応：スケール表示
Arriフォルスカラー
対応
ELゾーン
対応
ゼブラ
対応：しきい値設定可能
アイソレートカラーチャンネル
ブルーのみ
シネフレームガイド
プリセットとカスタム設定
ソーシャルフレームガイド
プリセットとカスタム設定
Onion Skinオーバーレイ
対応：PNG形式 1920 x 1080
セーフティエリア
対応：SMPTEフレームサイズ（アクションとセーフ）
9グリッドマーカー
対応
アナモフィックデスクィーズ
1.25x, 1.33x, 1.5x, 1.6x, 1.65x, 1.79x, 1.8x, 2x
ディスプレイ反転
天地反転のみ
オンボード処理
4K > HDダウンスケーリング
ループ出力：4KからHD変換出力
DCIクロップ出力
ループ出力：17:9を16:9へクロップ
プルダウン除去
I > P (2:2、3:2 プルダウン) PSF > P (2:2、3:2 プルダウン)
アクティベーション
SDI RAW
アクティベーション済み
ProRes RAW
無償 ※有効化が必要
H.265
無償 ※有効化が必要
Avid DNx
無償 ※有効化が必要
NDI HD 送信
有償アクティベーション
NDI 4K 送信（～4k30p）
有償アクティベーション ※4K送信時の収録は非対応
録画制御
HDMI
自動HDMIトリガーにより操作。サポートされるプロトコルはCanon,Sonyの他、Atomos Open Standard
SDI
SDIトリガー対応カメラを選択
REMOTE 2.5mm端子
LANC制御とオプション（別売）のUSB シリアルケーブル、およびキャリブレータでキャリブレーション可能
AirGlu BT
AtomRemoteアプリで収録制御、モニターアシストツールを操作
AirGlu RF
Server/Client制御
外部デバイス制御
REMOTE 2.5mm端子
Z CAM（別売オプション ATOMOS USBシリアルケーブルを使用）
サポートしているノンリニア編集アプリケーション
XML
Cut tag EDL (FCPX XML)
Apple ProRes RAW
Apple FCPX, Adobe Premiere, After Effects, Avid Media Composer, GrassValley Edius, Assimilate Scratch, Baselight Film Light.
ビデオコーデック
.MOVラッパーで生成されるApple ProRes、AvidDNXとH.265をサポートする全てのアプリケーション
周辺機器
同梱物内容

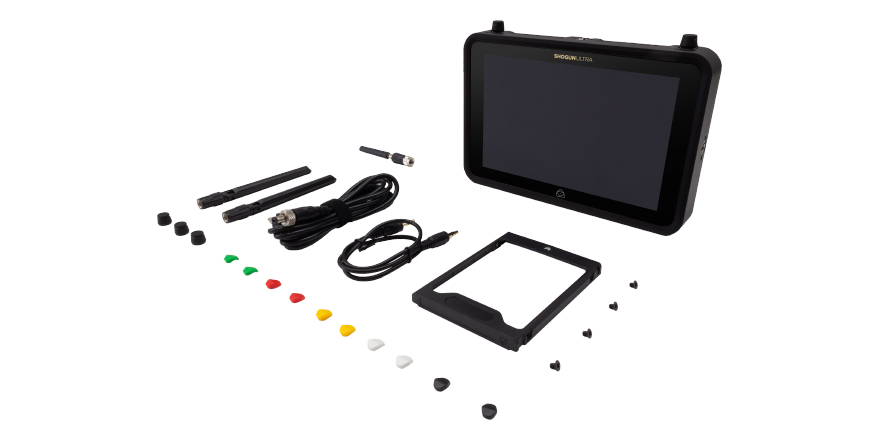

・SHOGUN ULTRA本体 ・USB C PD – 2.1mm DCジャック 電源ケーブル(約２ｍ)x1 ・マスターキャディⅢ (ネジ含む）x1 ・Wi-Fiアンテナx2 ・RFアンテナx1 ・3.5mmオーディオケーブル(約40cm)x1 ・ アンテナキャップ(５色x各２) ・アンテナマウントカバーx3 ・QuickStartGuide（英語版）ｘ１
※クイックスタートガイド日本語版はこちらからダウンロードしてください。
別売品
・ATOMOS HDMIケーブル
・USBドッキングステーション（型番: ATOMDCK004）
・USB-シリアルキャリブレーションケーブル（型番: ATOMCAB004）
メーカー保証期間
標準1年間
（購入日より１年以内にユーザー登録されると購入日から２年間に延長 ※液晶パネル/アクセサリーは対象外）
・ご購入前の注意事項はよくあるご質問およびATOMOS製品の購入・使用にあたっての注意事項をご参照ください。
・ATOMOS社モニターHDMI/SDI接続には相性があり、全てのデバイスとの接続を保証するものではありません。
・推奨カメラ以外やカメラとの間に別な機器を接続した場合には動作保証外となります。
・本文中に記載されている会社名、製品名等は、各社の登録商標または商標です。
