SHINOBI

ATOMSHBH01

0814164021265

44,000

5.2インチ FHDp60 4Kp30 10bit 1,000nit
高輝度パネル搭載のATOMOS初の小型モニター

SHINOBIはNINJA Vと同じHDR1920×1080ディスプレイとカラー処理を搭載したATOMOS初の小型モニターです。

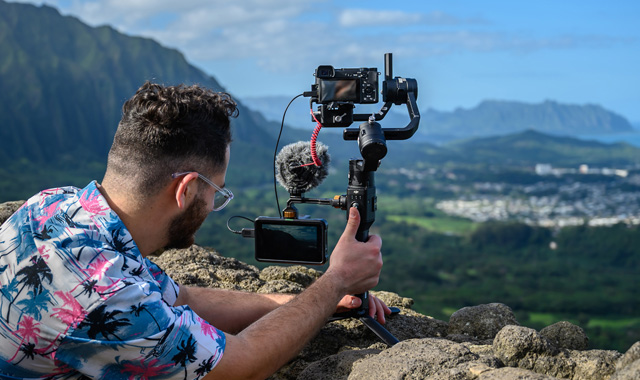

また、わずか196gでNINJA Vよりも軽量化され、バッテリーを中央に搭載することによりバランスを取りやすくし、操作性も向上しています。SHINOBIは、ほとんどのカメラ、スマートフォンのHDMI対応機器と互換性を実現し写真やビデオの制作を向上させるのに最適な製品です。

驚きの明るさと軽さ

5.2インチ FHDp60 4Kp30 10bit 1000nitを搭載したSHINOBIは、特殊なARコーティングと指紋防止技術を採用した1000nitスクリーンで、日中の日差しの中でも画面をはっきりと見ることができます。また、洗練されたBODYは軽量設計の為、わずか196g。上下に¼” -20のネジマウントを追加して、ケージとアダプタのリギングを容易にしました。センターマウントバッテリーにより、バランスを取りやすく、操作性もすぐに向上します。SHINOBIは市場で最も軽い4Kモニターの1つで、どのHDMIカメラのセットアップにも負担をかけません。

革新的AtomOS 10プラットフォーム

SHINOBIはATOMOSの革新的なAtomOS 10プラットフォームを利用しており、豊富なスコープとシンプルなワンタッチ操作が満載です。
モニタリングツールは一度タップするだけで表示され、ヒストグラムのサイズ、透明度、LUT、フォーカスピーキングやフォルスカラーといったモニターアシスト機能で調節している間も対象が確認できます。

Atomosの「分析」ビュー

ATOMOSは、カメラマンが何を撮影しているのかを常に見ることがいかに重要かを理解しています。新しい分析機能を使用すると、撮影しているものを同時に表示したり、波形、ヒストグラム、ベクトルスコープを表示したりでき、画像を制御できます。ワンタッチで様々な波形、ヒストグラム、ベクトルスコープオプションをその場で切り替えることもできます。

撮影現場でのHDR表示

SHINOBIの画面には、Log / PQ / HLG信号から10 +ストップのダイナミックレンジがリアルタイムで表示されます。ATOMOS独自のHDRモニタリング機能と組み合わせることで、SHINOBIはLogとHDRの撮影の複雑さを単純化し、撮影中にポストプロダクションワークフローを現場で再現することで撮影を効率化します。ATOMOSの革新的な機能で撮影のお手伝いをします、それによりカメラマンは撮影に集中することができます。

バッテリー長時間駆動

モニタリング専用に設計されたSHINOBIは、スタンバイモードまたはモニタリングモードで今までより少ない消費電力で駆動可能。
1つのバッテリーでより長時間の撮影のモニタリングが可能です。

MOVIE

【VGT】ATOMOSを撮影でどう活かせばいいか? 外部モニタ初心者向け使い方講座

仕様

質量

本体のみ

196g

外形寸法 (幅×高さ×奥行き) ※バッテリーなど含まず

151 x 91.5 x 31.5mm

筐体素材

ABS樹脂

マウント用ネジ穴

上面: 1/4 インチ スクリューマウント×1

下面: 1/4 インチ スクリューマウント×1

電源

消費電力

4-7W

対応バッテリー

ATOMOS NP-Fシリーズ

対応入力電圧

6.2V – 16.8V

バッテリー駆動時間 (7.4V時)

待機時

2600mAh 約3時間

5200mAh 約6時間

7800mAh 約12時間

モニター使用時

2600mAh 約1.5時間

5200mAh 約3時間

7800mAh 約6時間

DC入力

同梱のACアダプターを使用

タッチスクリーン

スクリーンサイズ

5.2型

画面解像度 / PPI

1920 x 1080 / 427PPI

アスペクト比(ビデオ表示)

16:9

対応色域

REC709 HDTV

LUT対応

3D LUT (.cube 読み込み対応)

アナモフィックスクイーズ対応

2x, 1.5x, 1.33x

LCD/タッチパネル

IPS液晶(キャリブレーション対応)/静電容量式

HDR

AtomHDRモード

対応

HDR モニタリング (Gamma)

Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 /

Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 /

LogCEI320/ LogCEI400 / LogCEI500 / LogCEI640 /

LogCEI800 /LogCEI1000 / LogCEI1280 / LogCEI1600,

Panasonic Vlog, JVC JLog1, RED Log3G10 /RED

LogFilm, FujiFilm F-log, PQ10k, HLG, Nikon N-Log

HDR モニタリング (Gamut)

Sony SGamut / SGamut3 / SGamut3.cine,

Canon Cinema / DCI P3 / DCI P3+,

Panasonic V Gamut, Arri Alexa Wide Gamut,

Rec709 / BT.2020, JVC, RED WideGamut / RED

DragonColor / DragonColor2 / RED Color2 / RED

Color3 / RED Color4

LCD駆動ビット深度

10-bit (8+2 FRC)

最大輝度

1000 nit (+/- 10%)

画面ミラー/反転

水平反転(自撮りモード)、縦/横向き反転

ビデオ入力端子

HDMI

1 x HDMI (1.4)(タイプA)

対応ビデオ入力信号

非圧縮 10/8bit 4:2:2(カメラによる)

サポート形式(ビデオ入力)

4K 4096 x 2160

23.98p, 24p, 25p, 29.97p

UHD 3840 x 2160

23.98p, 24p, 25p, 29.97p

HD 1920 x 1080

23.98p, 24p, 25p, 29.97p, 50p, 59.94p

HD 1280 x 720

50p, 59.94p

オーディオ入力 (48kHz)

HDMI

2ch 24-bit 48kHz

オーディオ出力

ヘッドフォン出力

3.5㎜

SDカードスロット

フルサイズSDカードスロット

LUTの読み込みやAtomOSのアップデートに使用

オンスクリーンツール

画像解析マルチ画面

イメージ、ウェーブフォーム選択、ヒストグラム、ベクトルスコープ、オーディオメーター

ウェーブフォーム

対応 3種類のサイズと位置

ヒストグラム

LumaとRGB

RGBパレード

対応 3種類のサイズと位置

ベクトルスコープ

対応 2種類のサイズと位置、及び 拡大

倍率面

3種類 ×1 / ×2 / ×4

フォーカスピーキング

色選択、フォーカスアシストシャープ、しきい値設定、カラー、モノクロ、輪郭のみ

フォルスカラー

対応

ゼブラ

対応(調整可能)

カラーチャンネル分離

ブルーのみ

シネフレームガイド

2.4:1, 2.35:1, 1.9:1, 1.85:1, 4:3

ソーシャルフレームガイド

9:16, 1:1, 1.9:1, 4:5

セーフエリア表示

アクション と グラフィック

9グリッド表示

非対応

アナモルフィック ディスクイーズ

1.33x , 1.5x ,2x

ディスプレイフリップ

垂直及び水平セルフィーモード

周辺機器

同梱アクセサリー

SHINOBI 本体、ACアダプター、クイックスタートガイド

オプション

5インチアクセサリーキット

パワーキット2

HDMIケーブル

USBシリアルケーブル

メーカー保証

1年間

(メーカー基準に準じて、ユーザー登録の有無に関わらず本製品の保証期間は1年間)

ダウンロード

ファームウェアアップデート

SHINOBI ファームウェア

ファームウェアにつきましてはATOMOS本社・英語サイトよりダウンロードしてください

ファームウェアアップデート時の注意

ダウンロード前に必ずお読みください

・ファームウェアをアップデートする際は、必ずバッテリーを本体から取り外した状態で作業してください。バッテリーを取り付けたままでは、正常に動作しません。

・ファームウェアアップデートでSSD内のデータが消去される場合があります。大切なデータは予めバックアップし、ファームウェアアップデートを実行の際はSSDのフォーマットしてから行ってください。

また下記の機能が2017年8月以降より追加されています。
(SHOGUN INFERNO 8.32以降、NINJA INFERNO 8.13以降、SHOGUN FLAME 7.23以降、NINJA FLAME 7.15以降)

・本体内部温度76度まで温度センサーが検出した際、操作画面上に警告画面を表示します。

・警告表示時間は、約2分。

・録画中の可能性を考慮し、警告画面発生後、15分間そのまま動作いたします。

マニュアル

SHINOBIクイックスタートガイド

SHINOBIユーザーマニュアル

カタログ

SHINOBIカタログ

よくあるご質問

ファームウェアを更新出来ない

ファームウェアのファイルが違うことで更新出来ない症例が発生しています。
ZIPファイルの場合には ATOMxxxx.FWファイルに解凍してください。
またファイル名が ATOMxxxx-2.FWという-2, -3などが追加されている場合には削除が必要です。

ファームウェアの更新手順

ATOMOS本社・英語サイトよりファームウェアをダウンロードします。
このサイトでお使いのATOMOS製品の機種を選択してください。
[DOWNLOAD FIRMWARE UPDATE]ボタンをクリックしてダウンロードしてください。
ZIPファイルの場合は解凍して ATOMxxxx.FWファイルとします。 *xxxxは機種ごとに名称が異なります。
このファイルをSSDにコピーしてください。 *SHINOBIシリーズはSDカードへコピー。
SSDをATOMOS製品に装着して電源を入れて頂くと自動的にファームウェアの更新が始まります。

もし自動的に更新が始まらない場合には強制ファームウェア更新モードにするため、電源を切った後に電源ボタンを10秒程度の長い時間押すとファームウェア更新が始まります。

ユーザー登録はどうすればいいですか?

詳しくはユーザー登録ページをご確認ください。

※ZATO CONNECT、SHINOBI、SHINOBI SDI、LCD液晶パネル、およびACアダプターやケース、バッテリー、バッテリー充電器など付属品やオプションのアクセサリー類はユーザー登録の有無に関わらず保証期間を1年と致します。

対応バッテリーについて

ATOMOS製バッテリーをお使い下さい。

ATOMBAT003 5200mAh
ATOMBAT004 7800mAh


ATOMOS製バッテリー以外は動作保証の対象外となります。

カメラからの映像の解像度やフレームレートを変換して収録ができますか?

ATOMOSレコーダーはカメラから出力された映像の解像度やフレームレートをそのまま収録します。
そのためHDから4Kへのアップコンバート、4KからHDへのダウンコンバートしての収録は出来ません。
また30Pから60Pなどフレームレート変換、60Pから60iインターレスなどIP変換しての収録も出来ません。
(一部のカメラでは30Pを出せないため60iで出力します。その場合には 60iから30PへのPullDownで収録することが可能です)

収録した映像ファイルの音声が出ない

音声の初期設定はアナログ外部入力の収録が有効になっております。
アナログ音声は 1/2チャンネルに収録されてカメラからのデジタル音声は3/4チャンネルに収録されます。
外部入力が無いと1/2チャンネルが無音となり再生時で1/2チャンネルのみだけ音声出力する環境では音声が出ません。

アナログ音声入力を無効に設定することでデジタル音声が1/2チャンネルになります。

SHINOBI / SHINOBI SDIモニターモデルは収録が出来ずSSDを装着できません

画面上に表示されるメニューや情報表示を消したい

画面の中央をタップすることでメニューや情報表示が消せます。(再度メニューを表示する時には同じように中央をタップしてください)
ただし波形モニターは残るため波形モニターを消す場合は非表示の設定にしてください。

なおカメラの情報(シャッタースピード、絞り値、ISO感度や他設定)が表示されている場合はカメラ側の設定を変更する必要があります。
HDMI設定の情報表示を変更する場合や撮影モードを動画モードにするなどカメラにより設定方法が異なるため詳しくはカメラのマニュアルをご参照ください。
推奨カメラ以外ではカメラ情報(シャッタースピード、絞り値、ISO感度や他設定)がHDMI出力先に出て非表示に出来ない場合があります。

画面ロックのやり方 (ディスプレイ画面のロック)

誤って画面に触れて操作したり変更しないように画面ロックが出来ます。
電源ボタンを軽く押すことで画面ロックとなり画面操作が無効となります。再び電源ボタンを短く押すとロックが解除されます。

また Display off(ディスプレイオフ)機能を有効にすると画面ロック中にディスプレイの表示を消すことが出来ます。

ファイルを個別に削除出来ませんか?

ATOMOSレコーダーは収録したファイルを個別に削除することは出来ません。
一度PCなどへファイルをバックアップしていただき、レコーダー本体でフォーマットをしてからご使用ください。なおPCで個別にファイルを削除するとSSDパフォーマンスが低下し収録の中断が発生する可能性があります。同様に収録ファイルと一緒にPCデータを使っている場合もSSDパフォーマンスに影響するためご注意ください。

SHINOBI / SHINOBI SDIモニターモデルは収録が出来ずSSDを装着できません

キャリブレーションのやり方

対応するATOMOSレコーダー・モニターは別売のキャリブレーターと、接続ケーブルをご準備いただけましたら、PCより液晶パネルのキャリブレーションが可能です。
キャリブレーションのソフトウェアは無償にてダウンロード可能です。
対応製品やキャリブレーションの詳細につきましてはCALIBRATIONをご参照ください。

入力機器は何でも使えますか?

入力機器はATOMOS本社・英語サイトにある推奨カメラからの入力のみサポートとなります。
ATOMOS推奨カメラ一覧よりご確認ください。

※プルダウンよりご使用の製品をお選びください。
※カメラとATOMOS製品の間にスイッチャー等の機材がある場合は動作保証外となります。ご注意ください。

LUTを登録出来ない、LUTファイルを読み込まない、LUTの削除

Pre Rollプリロールが有効の場合に、LUTの登録が出来ない状態となります。

 (フォルダーファイルのアイコンをタップ出来ない)
その場合には[Record]メニューのPre RollプリロールをOFFに設定してください。

LUTファイルは、フォルダを作成してその中にコピーしても構いませんが、ファイル名やフォルダ名に日本語などの2バイトコードは使用しないでください。(半角英数のみ)。
また、LUTファイルのファイル名に"+"を使うと読み込みエラーが起きる不具合があります。
"+"を避けたファイル名をお使いください。
*一般的な.cube形式に対応していますが、1D+3D形式(Shaper LUT)には対応しておりません。

登録頂いたLUTファイルは削除ボタンがありません。
不要となったLUTファイルは別のLUTファイルで上書きしてお使いください。

PCや推奨カメラ以外の接続は出来ますか?

推奨カメラ以外の接続はサポート外となり、PCも同様にサポート外となります。

デモ機により接続の確認は可能ですが、購入したATOMOS製品の動作保証とならないことをご了承ください。

※デモ機の貸し出しはメディアエッジ株式会社ホームページよりお申し込みいただけます。

ACアダプター単体の購入は出来ますか?

SHOGUN/ SHOGUN ULTRA/ SHOGUN CONNECT / SHOGUN7 / SHOGUN INFERNO / NINJA INFERNOは
Atomos Locking AC Adapter(ATOMPWR012)をご購入ください。
※初代SHOGUN (ATOMSHG001), NINJA ASSASSINはこのACアダプターを使えないのでご注意ください。

NINJA / NINJA ULTRA/ NINJA V/V+は同梱のバッテリーエリミネータを使う場合には
Atomos Locking AC Adapter(ATOMPWR012)をご購入ください。(バッテリーエリミネーター単品も別途販売しております)

SHINOBI / SHINOBI SDI / ZATO CONNECTでのご利用はバッテリーエリミネーター
AtomX Battery Eliminator (ATOMDCA001) と併せて
Atomos Locking AC Adapter(ATOMPWR012)をご購入ください。

Educational Discountの日本での適用について

日本国内ではEducational Discountプログラムは、以下の条件で適用できます。

・注文される方が団体であること

・一定台数のまとまったご注文であること

本サービスの適用を希望されるお客様は、購入前のお問い合わせフォームよりご相談ください。
(条件によってはご希望に添えない場合がございますので予めご了承ください。)

9分割グリッド線の表示は出来ますか?

SHINOBIでは9分割グリッド線の表示には対応しておりません。

ファームウェアの更新はどうすれば良いでしょうか?

ATOMOS製品は最新のファームウェアでご使用ください。
各製品のファームウェアはダウンロードページから入手いただけます。

Atomos HDRについて

詳しい解説をPDFにまとめました。
参考資料をご確認ください。

Atomos HDR テクニカルガイド(日本語版英語版

ファームウェアが更新出来ない。LUTがインストール出来ない。

SDカードはFAT32でフォーマットしてください。
FAT32以外でフォーマットしている場合にはファイルを認識せずファームウェエアの更新やLUTの読み込みが出来ません。

起動しない、電源が入らない

電源ボタンを長押ししたり何回か押したときには黒い画面のままで正常に起動しません。
軽く電源ボタンを押して起動してください。
電源ボタンを押してから起動画面の表示までにやや時間を要しますので一度軽く電源を押した後はそのまま起動するまでお待ちください。

映像が表示されない

[SHINOBI]はカメラよりHDMI接続で4K30Pまでの対応となっております。
カメラのHDMI出力設定が4K60Pの場合には映りませんのでHD60Pなどへ設定を変更してください。

SDカードで映像の収録や再生が出来ますか?

[SHINOBI 7][SHINOBI SDI][SHINOBI]はモニター専用モデルのため映像の収録や再生は出来ません。
静止画についても録画や再生は出来ない仕様となっております。
SDカードは、LUTの読み込みやAtomOSのアップデートに使用します。

バッテリーの駆動時間について参考情報

弊社メディアエッジにて実際に測定した結果がありますので参考にしてください。
なお入力する映像により駆動時間が増減するのとバッテリーの使用状況によっても減少するため
記載した時間を保証するものではないことを御了承ください。


[SHINOBI]バッテリー駆動時間の測定結果(参考情報)


4k30p映像入力 表示輝度Max, WaveformとPeaking表示設定

ATOMBAT001(2600mAh) 約2時間34分
ATOMBAT003(5200mAh) 約4時間40分
ATOMBAT004(7800mAh) 約7時間30分


4k30p映像入力 表示輝度30%

ATOMBAT001(2600mAh) 約3時間45分
ATOMBAT003(5200mAh) 約6時間35分
ATOMBAT004(7800mAh) 約10時間5分


4k30p映像入力 表示輝度15%

ATOMBAT001(2600mAh) 約4時間6分
ATOMBAT003(5200mAh) 約7時間27分
ATOMBAT004(7800mAh) 約12時間14分
